套件直線電機
-
高速度 -
高加速度 -
無齒槽力或低齒槽力 -
低運行噪音 -
高剛度 -
無磨損，免維護 -
長傳輸距離

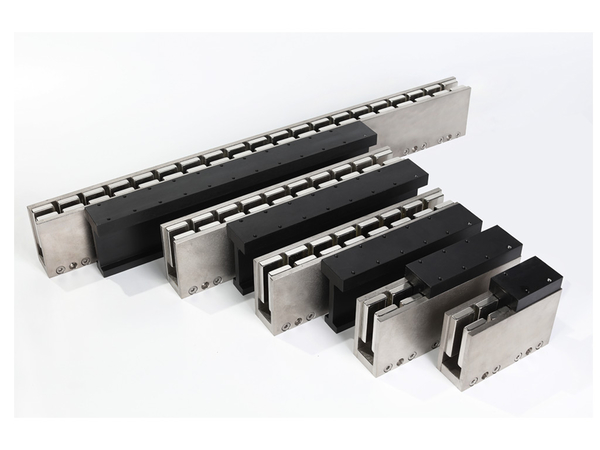

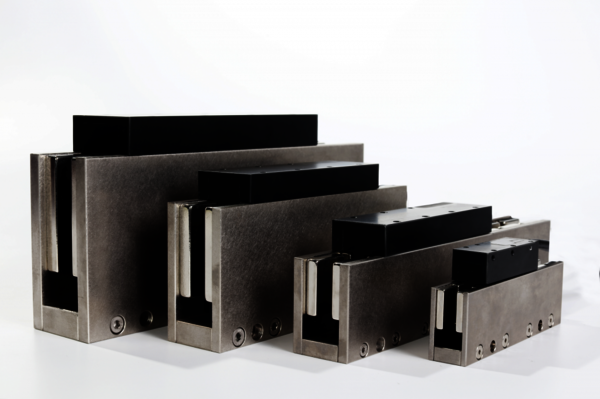

套件無鐵心直線電機系列
AUM系列：無刷無鐵心直線電機
-
無齒槽效應（零齒槽效應） -
專利線圈設計，可實現高力密度 -
低固有質量下實現高動態性能 -
干擾效應方面無磁吸引力 -
11.9N 至16,200N的峰值力 -
3.0n至2.340N的永久力 -
3.0N 至2,340N的持續力 -
適用高達330V直流電壓 -
推力大 -
電機常數高 -
高效率 -
低能耗
-
微米/納米級點對點定位 -
有高速紋波或高運動輪廓要求的高/低速應用 -
精確力控
-
晶片/液晶顯示/光伏/電池的操作、測試、檢查和組裝 -
激光加工機器 -
測量和測試機器 -
數碼印刷設備 -
計量設備 -
DNA測序機器 -
其他(生物)醫療設備
奧姆族發動機參數表格式概述
|
|
|
|
|
|
|
|
|
3N - 15N | 12N - 60N |
|
|
|
|
9N - 70N | 44N - 352N | |
|
|
|
28N - 220N |
|
|
|
|
|
44N - 614N |
|
|
|
|
|
|
707N - 6370N | |
|
|
|
|
5400N - 16200N | |

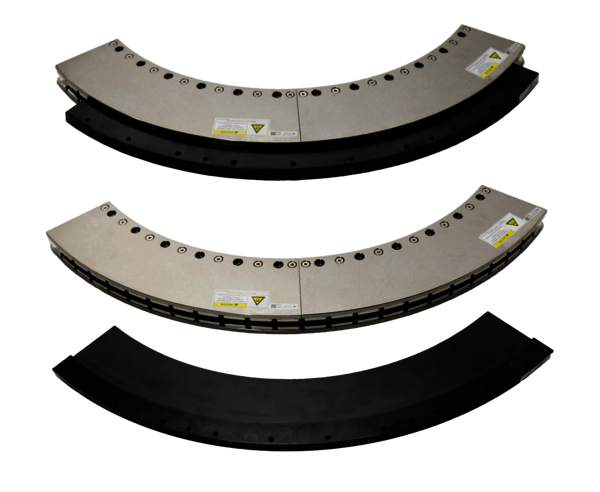

ACR：曲線無鐵心直線電機
特點：
-
無齒槽力（零齒槽力）。 - 高力密度
-
輕重量下實現高動態性能 -
大空心軸 -
速度高，循環時間短 -
扁平設計 -
附加多個磁軌，可配置旋轉角度 -
多電機和磁路的靈活組合 -
適用高達330V直流電壓
-
微米/納米級的點對點定位。 -
有高速紋波或高運動輪廓要求的高/低速應用
-
晶片/液晶顯示/光伏/電池的操作、測試、檢查和組裝 -
計量設備 -
激光加工機器 -
測量和測試機器 -
數碼印刷設備 -
其他（生物）醫療設備
ACR系列電機參數概覽
|
|
|
|
|
|
|
|
|
|
|
無鐵心 無框 |
15250 |
38,8 |
|
460,7 | 1382,2 |
|
|
|
無鐵心 無框 |
240 |
33 |
|
24,3 | 72,8 | |
|
|
無鐵心 無框 |
335 |
29,6 |
|
92,3 | 276,9 | |
|
|
無鐵心 無框 |
820 |
38 |
|
331,5 | 994,5 | |
用于納米定位的直線電機的伺服控制
控制工程師在思考諸如微米/納米定位、以及在極低速下實現速度穩定性等難點任務時，通常會考慮幾個關鍵的成功因素。
首先，消除齒槽力或齒槽轉矩。這可以通過使用如本頁所示的無鐵心電機輕松實現。此外，行業周知還需要高分辨率的直線編碼器系統，可以是如此鏈接所示的光學編碼器系統。最后，他們會考慮應該使用的伺服驅動器類型。大多數伺服驅動器使用電源電壓的脈寬調制來滿足電機繞組中所需的電流。然而，這會導致電流紋波，進而產生轉矩紋波（直線電機產生的轉矩與電流成正比）。轉矩紋波會使得高精度伺服任務無法實現。解決方案就是使用非開關式伺服驅動器，也稱為線性放大器。
具備以下成功因素：
- 無鐵心電機
- 高分辨率光學編碼器
- 非開關式伺服驅動器（線性放大器）
現在我們可以來看看拼圖剩下的部分。當然，絕對不能遺漏電纜的問題。必須使用經過恰當屏蔽電磁干擾的高質量電機和反饋電纜。最后，但同樣重要的一點是，我們需要一位經驗豐富的調試工程師來使上述描述的系統正常工作。Reckonic 擁有一支由經驗豐富的工程師組成的核心團隊，為半導體和光學/光子學領域的機械制造商提供支持，達成納米定位和低速運動中困難的任務。
