圈組成。右圖中可清晰看到?；钊麠U便是磁性轉子（磁鐵以固定距離安裝在管子中）。盒子便是電線圈。磁性轉子在塑料滑套中滑行，滑套位于線圈盒內。當線圈通電時，磁性轉子便會移動。集成距離測量系統可支持位置監測。
在管狀電機類別中，我們供應兩種不同的產品系列：

- 綠色驅動系列：適用大功率及230Vac或400Vac
- NL系列: 適用小功率及24Vdc或48Vdc

在下文中您可以找到關于兩個系列更詳細的信息。

關鍵特性：

• DC-link電壓高達560Vdc
• 峰值力高達 1,160N
• 量程長達600mm
• 可選防旋轉裝置
• 反饋：方波A/B，模擬正弦/余弦1Vpp，BiSS

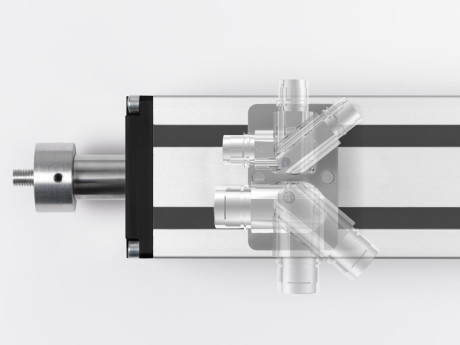

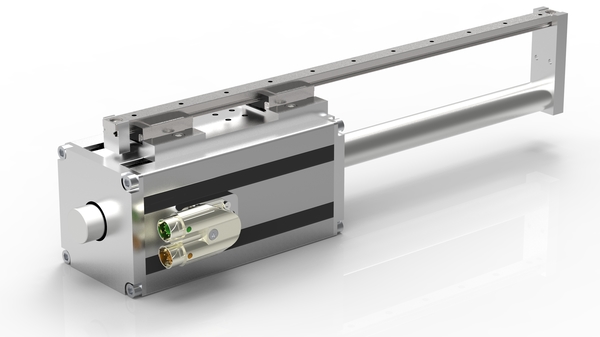

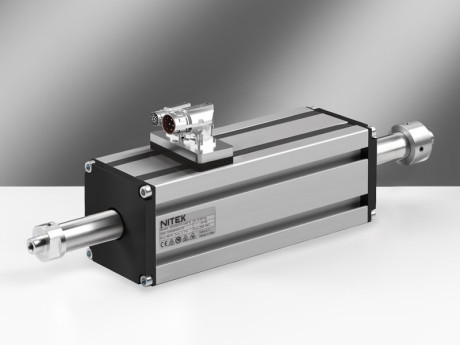

綠色驅動管狀直線電機是一種直接驅動執行器。其直線運動是在無滾珠絲杠、無皮帶及/或無齒輪傳動的狀態下產生的。綠色驅動由兩部分組成：帶孔不銹鋼滑塊，負責固定有效載荷，以及包含線圈組和反饋電子設備的IP65電機主體?；瑝K由高性能滑動軸承引導。電子設備包括位置傳感器、溫度傳感器、插值電子設備和電子數據表（EDS）形式的電機參數。

綠色驅動標準版本提供有不同尺寸，Max峰值力可達1,160 N。所有型號均有不同量程和反饋可選。此外，如需衛生應用特殊型號可根據要求供應。

根據力的不同，有10種不同類型。每種類型都有不同的行程和內置反饋選項。

反饋選項：

• 模擬正弦/余弦1Vpp，方波A/B，BiSS-C
• DC-link電壓: 320Vdc或560Vdc （同款繞組）

該系列的重要特性有：

• 電機帶有可選集成驅動電子設備
• 法蘭尺寸從15x34mm到35x63mm
• 持續力范圍從 0,6 N至高達20 N
• 電壓 24 VDC 至48 VDC
• 編碼器正弦/余弦 1 Vpp

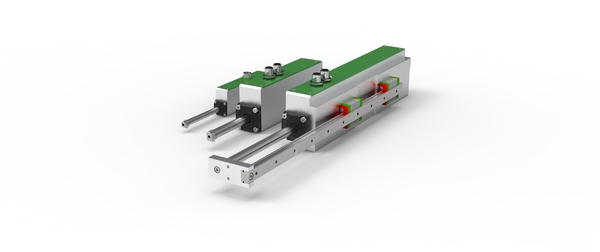

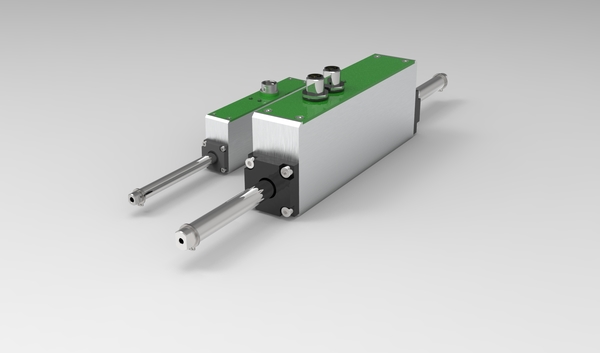

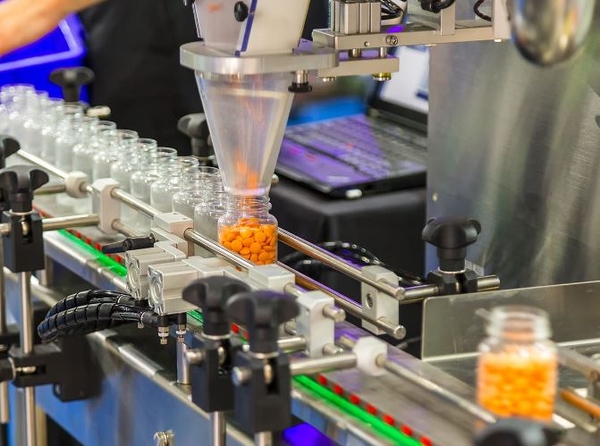

我們的微型直線電機是制藥和醫療行業，以及各種通用自動化機械的整體式解決方案。標準NL系列的優勢之一就是其緊湊性，法蘭尺寸從15x34mm至35x63mm不等。該款直線電機由高性能三相繞組、集成編碼器正弦/余弦1Vpp、以及AISI 304不銹鋼桿組成。NL系列包含6種不同類型，性能尺寸比優越。持續力從0,6 N開始至高達20 N，峰值力6倍于該值。驅動的標準電源供應為24/48 VDC。

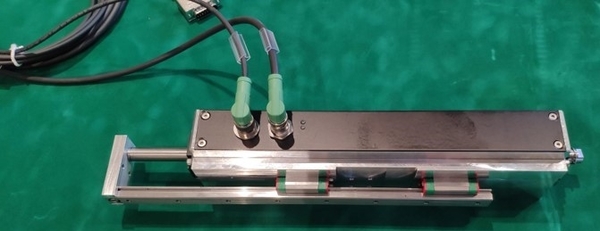

微型直線電機NLI系列擁有與標準NL系列相同的外部尺寸，包含帶有定位功能和CANopen現場總線控制的高性能伺服驅動。該款電機的電源供應范圍寬廣，由24 Vdc至高達48 Vdc。帶有集成驅動電子設備的微型直線電機NLI特別適用于替代使用相同控制邏輯的氣動執行器。

主要特點：

• CE認證緊湊型直接驅動線性執行器
• 集成FOC驅動和PLC功能：10種不同可編程位置任務，4種不同運動曲線選項（梯形、三角形、多項式以及正弦曲線形）
• 運動控制采用0-24VDC數字輸入（與氣缸電動閥控制相同）——即插即用型取代氣動型
• 運動控制采用0-5VVDC模擬輸入（壓頻比控制采用正弦運動曲線）
• 2位數字輸入，3位數字輸出，用以映射故障或類似命中位置窗口的一些情況
• MODBUS RTU 用以診斷和調試
• 電源24VDC至48VDC
• 診斷功能：運行時長、以km計的行走距離、執行循環次數、電機負載以及溫度（電機內部512分鐘日志記錄）
• 插值運動采用數字輸入觸發
• LED狀態指示燈
• 帶抗旋轉機械的附件（垂直軸氣動制動選項）
• 價格具競爭力（與僅含編碼器的電機解決方案相比的差異）

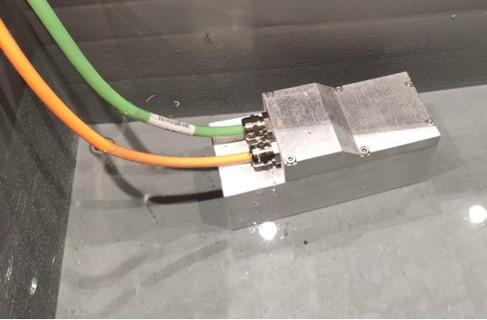

管狀電機（直線電機）也有食品安全型，即衛生型。見右圖。

食品級即衛生型的關鍵特點：

• IP69K，即適用高壓清洗和沖洗
• 帶IP69K 食品級電纜密封套（圖中清晰可見），或鍍鎳，或為不銹鋼材質
• 線圈單元的外殼由不銹鋼或也可由具有GHA涂層的鋁制成（銀離子抗菌，比不銹鋼價格便宜）。鋁的另一項優點是：更好地傳遞電線圈單元散出的熱量。
• 食品工業（FDA）認證的IGUS®聚合物滑套
• 不銹鋼磁力器（=推桿或活塞桿）
• 總線電壓320Vdc或560Vdc
• 內置線性測量系統，由模擬量霍爾傳感器組成
• 可重復定位精度大約±150µm

直線電機精度好，運行時比氣動驅動更為靜音。與傳統產品相比，管狀直線電機的勝出點重要的是其在節能、速度和加速度方面具有出色性能。
